一、钻床夹具是什么

钻床夹具是机械加工中应用较多的一种夹具,其加工孔的位置精度受诸多因素的影响,对刀误差就是影响因素之一。为了满足被加工零件孔位置精度的要求,长期以来,人们一直采用极值法进行对刀误差的计算。而用极值法计算时,假设的极限状态在零件加工中很少出现,致使夹具的制造精度、成本提高;另外,上述方法均未考虑装配的影响,与实际情况有较大出入。

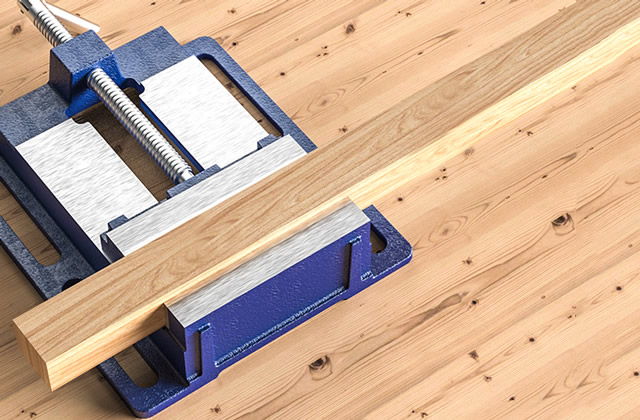

钻床夹具是什么?钻床夹具有哪些?第1张

二、钻床夹具有哪些

钻床夹具简称钻模用于加工孔及螺纹,主要由钻套、钻模板、定位及夹紧装置夹具体组成。其主要类型有以下几种:

1、固定式钻模:在使用中,这类钻模在机床上的位置固定不动,而且加工精度较高,主要用于立式钻床上加工直径较大的单孔或摇臂钻床加工平行孔系。

2、回转式钻模:这类钻模上有分度装置,因此可以在工件上加工出若干个绕轴线分布的轴向或径向孔系。

3、翻转式钻模:主要用于加工小型工件不同表面上的孔,孔径小于f8~f10mm,它可以减少安装次数,提高被加工孔的位置精度。其结构较简单,加工钻模一般手工进行翻转,所以夹具及工件应小于10kg为宜。

4、盖板式钻模:这种钻模无夹具体,其定位元件和夹紧装置直接装在钻模板上。钻模板在工件上装夹,适合于体积大而笨重的工件上的小孔加工。夹具、结构简单轻便,易清除切屑,但是每次夹具需从工件上装卸,较费时,故此钻模的质量一般不宜超过10kg。

5、滑柱式钻模:滑柱式钻模是带有升降钻模板的通用可调夹具,这种钻模有结构简单、操作方便、动作迅速、制造周期短的优点,生产中应用较广。
